如何选择用于EMI过滤的纳米晶体磁芯？
2023-05-18
分类： 公司新闻
在共模扼流圈选择纳米晶磁芯时，应提前获得预期的阻抗值或电感值。
目前，通常的方法是在电缆上放置一个大的磁芯（您已经知道其直径）以测试其性能。您也可以多绕几圈绕组，以达到增加电感的目的。
记下在测试中贡献出色EMC性能的性能规格（Bs，μ，Ts）。然后根据应用领域的空间调整核心大小。
之后，您可以直接向我们发送（电子邮件：vina@joinchina.com.cn）您的需求规格。
当您开始EMC设计并涉及选择内核时，我们建议您遵循以下准则：
1. 在设计过程开始时开始选择内核
特别适用于汽车应用。当设计人员在最终确定车辆的外壳结构和所有硬件结构之前缺乏对EMC的关注时，就会发生这种情况，从而导致EMC内核的可用空间狭窄。因此，EMC 的选择范围缩小了，使它成为一个难以解决或纠正的问题。
1. 必须在指定频率范围内具有预期性能值。
JoinChina规范通常提供10kHz-100kHz频率范围内的电感要求（或其他要求请告诉我们）。我们还可以提供频率与电感的扫描曲线图，供客户参考。
2.核心尺寸越大，性能越好
以环形磁芯为例，磁芯外径为D，内径为d，高度为h，其电感L∝h*（D-d）/（D+d）
换句话说，铁芯的高度h越高，内外径之间的D-d差异越大，性能越高。

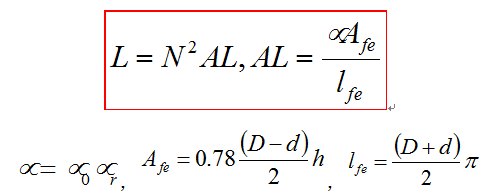

环形电感的电感值计算公式如下：
L：电感（H）
AL：每绕组匝的电感额定值
N：绕组匝数（T）
μ：渗透率（绝对渗透率（H/m）
μ0：真空渗透率（H/m）
μr：相对磁导率
Afe：有效截面（平方米）
Lfe：平均磁路长度（m）
D：外径（m）
d：内径（m）
h：核心高度（m）
铁芯尺寸得到确认后，铁芯在不同频率范围内的磁导率成为唯一的变量。
带材的成分和厚度对磁芯的磁性性能有很大影响.通过使用超薄条带，我们可以将磁芯的磁导率比相同尺寸的典型磁芯翻倍。将磁芯尺寸减小到一半，但仍能保持相同的磁性性能也可以实现。
4.如果可能，选择常规环形设计
与同等重量下其他形状的磁芯相比，环形磁芯可以具有最大的叠片系数、最大的有效截面积、最小的有效磁程长度和最小的漏感，从而使其磁性能最佳。

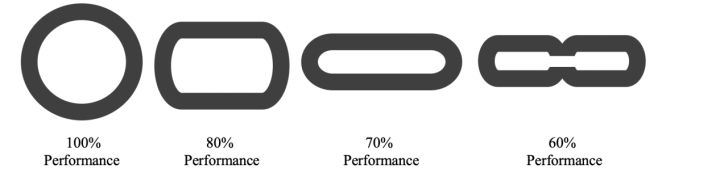

说到其他形状的芯子，我们要用外力来压平和塑造它，承受压力后芯的性能会衰减。与磁芯形状对应的近似性能衰减比如下：
5.考虑不同应用领域的需求
例如，汽车级产品对耐温性和抗振性等有严格的要求。纳米晶芯的温度稳定性非常适合它可以在-40°C至300°C的温度范围内连续工作。 在这种情况下，核心的保护壳是要考虑的主要因素。目前，铁路级产品一般采用PA66+30%玻璃纤维制成的外壳。此外，考虑到车载组件的抗振需求，胶水的选择及其分配非常重要。
如需更多讨论，请随时通过以下方式与我们联系 vina@joinchina.com.cn
